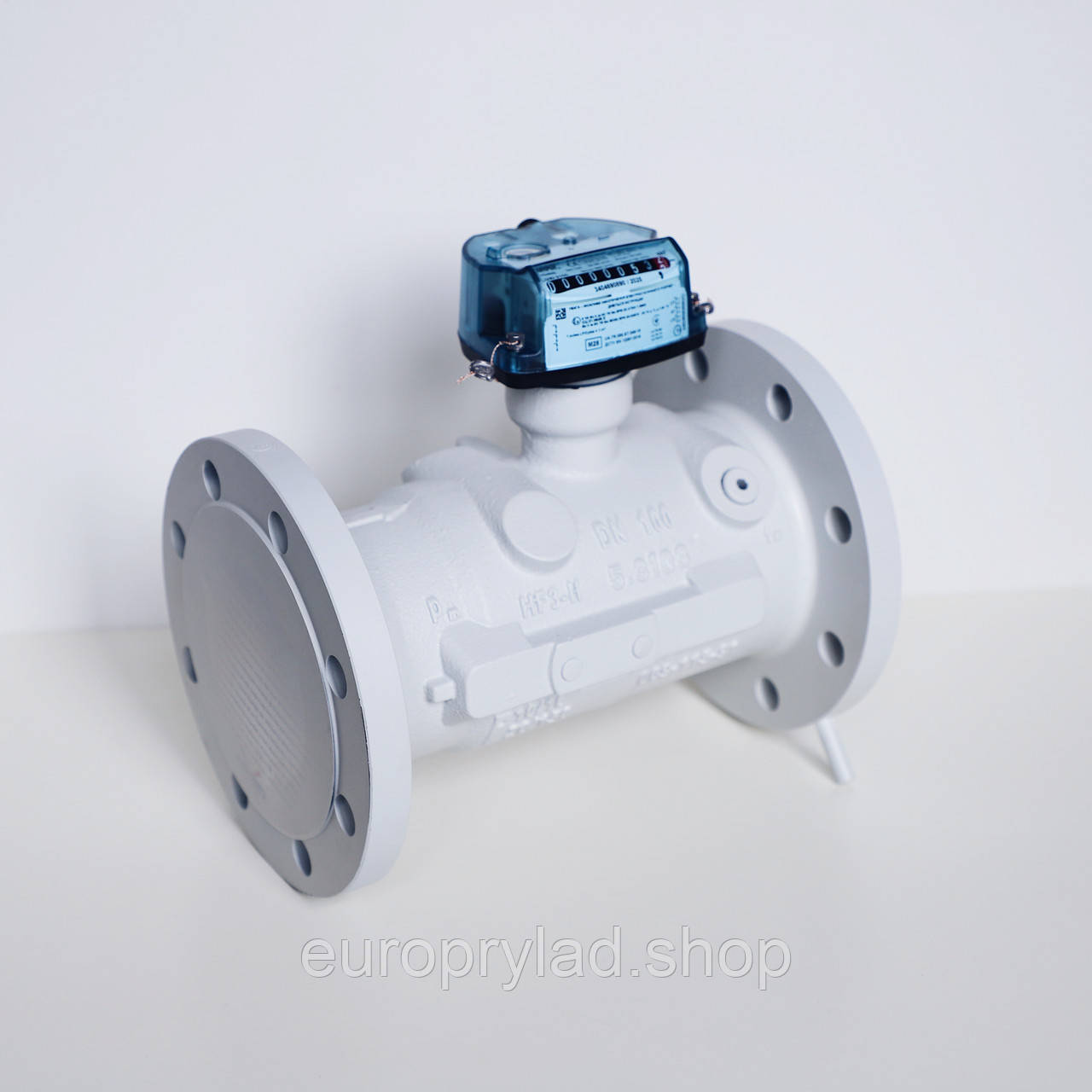

Лічильник газу турбінний TZ/Fluxi G250 DN100 1:30

Лічильники газу TZ/FLUXI – це лічильники високошвидкісного типу. Потік газу, впливаючи на лопаті турбіни, обертає її. Швидкість обертання турбіни пропорційна швидкості потоку та витрати газу. Лічильник TZ/FLUXI складається з п'яти основних частин:

• Корпус
• Випрямляч потоку газу
• Вимірювальний механізм, включаючи турбіну
• магнітна муфта для передачі турбіни на лічильний механізм лічильника
• Рахунковий механізм для реєстрації розміру газу

Прекрасна метрологічна стабільність, доведена багаторічним досвідом використання у всьому світі та Україні. Лічильники TZ/FLUXI використовуються офіційним метрологічним органом Німеччини (PTB) як еталонні лічильники.

Турбіна лічильника газу TZ/Fluxi

Це одна з найважливіших частин лічильника для забезпечення високої точності вимірювання низького та високого тиску. Турбіни для лічильників TZ/FLUXI виготовляються з алюмінію для всіх діаметрів. Залежно від типорозміру лопаті можуть бути під кутом 45° або 60°. Турбіна з кутом нахилу лопат 60º застосовується для зниження швидкості потоку

Випрямляч потоку

Пристрій стабілізує та прискорює потік газу перед турбіною. Випрямляч був розроблений з урахуванням вимог європейських стандартів EN 12261, що висуваються до турбінних лічильників газу. Велика кількість ребер у випрямлячі забезпечує оптимальну нормалізацію потоку навіть у разі сильних спотворень потоку газу. Завдяки цьому випрямлячу при монтажі лічильників TZ/FLUXI потрібно дотримуватися всього 2хД перед входом і 0хД на виході лічильників.

Зовнішній імпульсний датчик CYBLE

Може встановлюватися на заводі – виробнику при виробництві лічильника або у будь-який час під час експлуатації лічильника без необхідності відкриття заводських пломб. CYBLE – це індуктивний датчик, на який неможливо вплинути зовнішнім магнітним полем і у якого відсутня можливість брязкальця контактів, як у герконів. У цьому сенсорі існує можливість програмування без урахування зворотного потоку. Датчик може бути встановлений на лічильниках TZ/FLUXI та DELTA. Сигнал із датчика сприймається будь-яким електронним коректором газу з низькочастотним входом. Датчики CYBLE можуть постачатися з наступними вихідними інтерфейсами: 2-провідний, M-Bus, радіочастотний вихід. Датчики постачаються з батареєю (автономія 12 років). Корпус датчика відповідає класу захисту IP68
