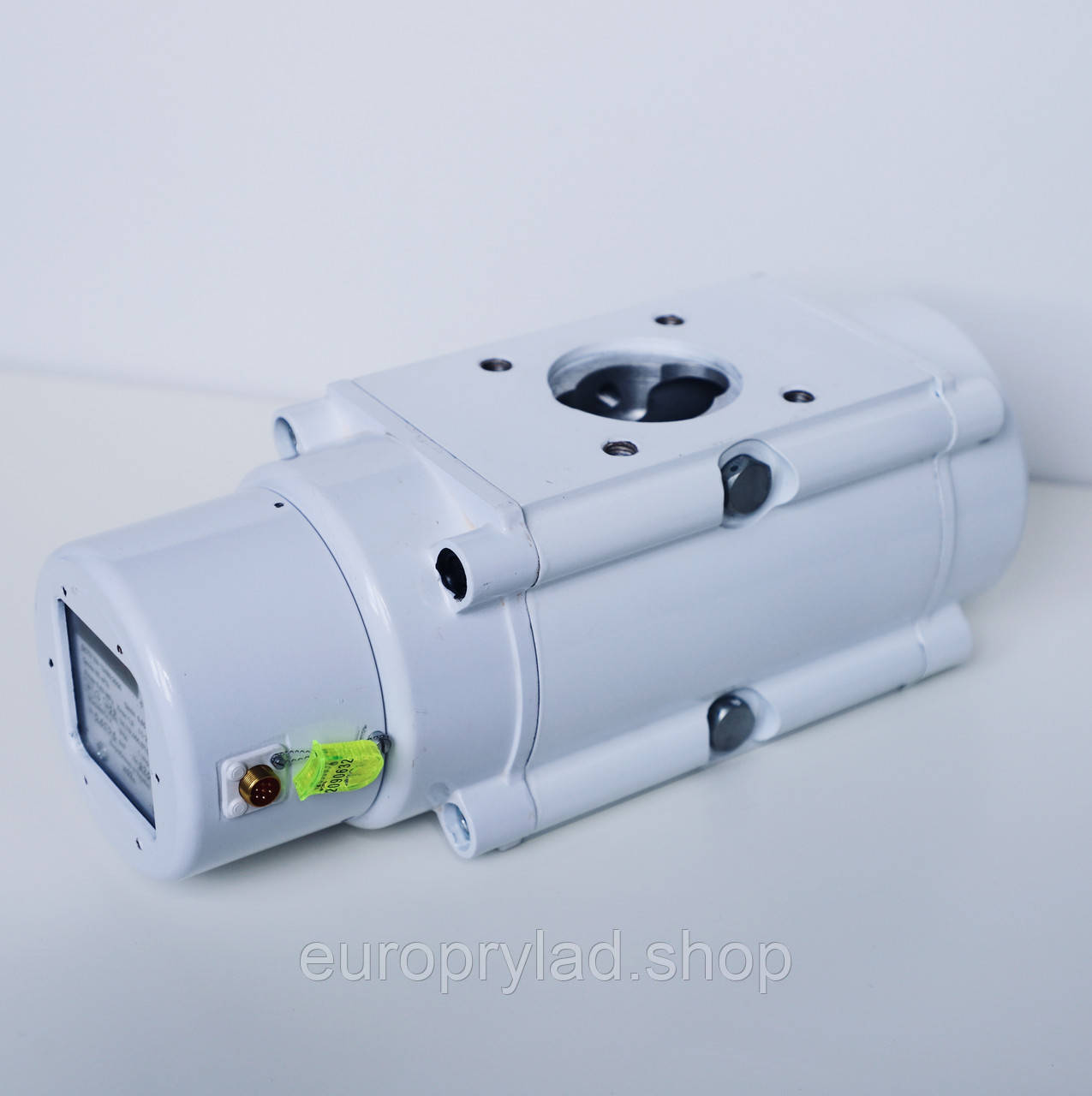

Лічильник газу роторний ТЕМП G25 DN50 1/100

Лічильники газу ТЕМП призначені для вимірювання об'єму природного газу, фізико-хімічні параметри якого повинні відповідати ГОСТ 5542-87, при проведенні обліку, в т.ч. комерційного, на об'єктах газоспоживання.

Лічильники ТЕМП придатні для роботи з коректорами i можуть застосовуватись в системах контролю, регулювання та керування виробничими процесами завдяки наявності генератора імпульсів низької частоти (типу "контакт з нульовим потенціалом", комутована напруга постійного струму не більше 15 В, комутований струм не більше 120 мА).

Лічильники можуть бути встановлені на вертикальному або на горизонтальному газопроводі безпосередньо за місцем експлуатації. Основними споживачами лічильників є промислові, комунально-побутові та інші підприємства i організації. Максимальний робочий (надлишковий) тиск вимірюваного газу – 0,63 МПа. Температура навколишнього повітря i вимірюваного газу повинна бути в межах від мінус 50 °C до 60 °C. Лічильники є стійкими до дії відносної вологості навколишнього повітря до 95 % за температури 35 °С. Ступінь захисту лічильників від проникнення води, пилу та сторонніх частинок відповідає IP64 ГОСТ 14254-96.

Технічні характеристики роторних лічильників газу ТЕМП

Для забезпечення довготривалого терміну служби лічильників слід суворо дотримуватись всіх вимог щодо їх монтажу, введення в експлуатацію та обслуговування, викладених в керівництві з експлуа-тації ТЕМП.407273.001 КЕ (далі за текстом — КЕ). У випадку виходу лічильників з ладу з причини недотримання вказаних вимог лічильники гарантійному ремонту не підлягають.

Будова та принцип роботи лічильників газу ТЕМП

Лічильники складаються з двох основних вузлів, виготовлених в одному корпусі: вимірювача i лічильного механізму. Вимірювач складається з корпусу i двох розміщених в ньому роторів вiсiмкоподiбної форми, які розташовані у взаємно перпендикулярному положенні i обертаються в протилежних напрямках. Корпус з двох сторін закритий стінками, на яких змонтовано дві пари підшипників, що є опорами роторів. На валах роторів установлені синхронізуючі шестерні, які забезпечують належне положення одного ротора відносно іншого при їх обертанні. Вимірювач з двох сторін герметично закритий передньою та задньою кришками.

Лічильний механізм розташований на передній кришці вимірювача та герметично відділений від вимірювача та від вимірюваного середовища. Передавання руху роторів до редуктора лічильного механізму здійснюється через магнітну муфту. Передавальне відношення редуктора вибрано так, що відлік вимірюваного об'єму газу здійснюється безпосередньо в кубічних метрах (м3). Лічильний механізм закритий кришкою, в передній частині якої є засклене вікно, за яким знаходиться циферблат відлікового пристрою. На циферблаті є написи позначень та основних характеристик лічильників.

На вході та виході лічильників є отвори, герметично закриті заглушка- ми (пробками), для визначення втрати тиску в лічильниках.

Експлуатаційні рекомендації

Лічильники повинні застосовуватись для обліку об'єму газу в діапазоні витрат від Qmin до Qmax, значення яких вказані в паспорті та на циферблаті вiдлiкового пристрою лічильника. Для забезпечення довготривалого терміну служби лічильників рекомендується використовувати їх у «дбайливому» режимі, за якого лічильник, в основному, працює за витрат, що наближаються до номінальної витрати лічильника, а робота за максимальної об'ємної витрати (Qmax) має лише короткостроковий характер.
