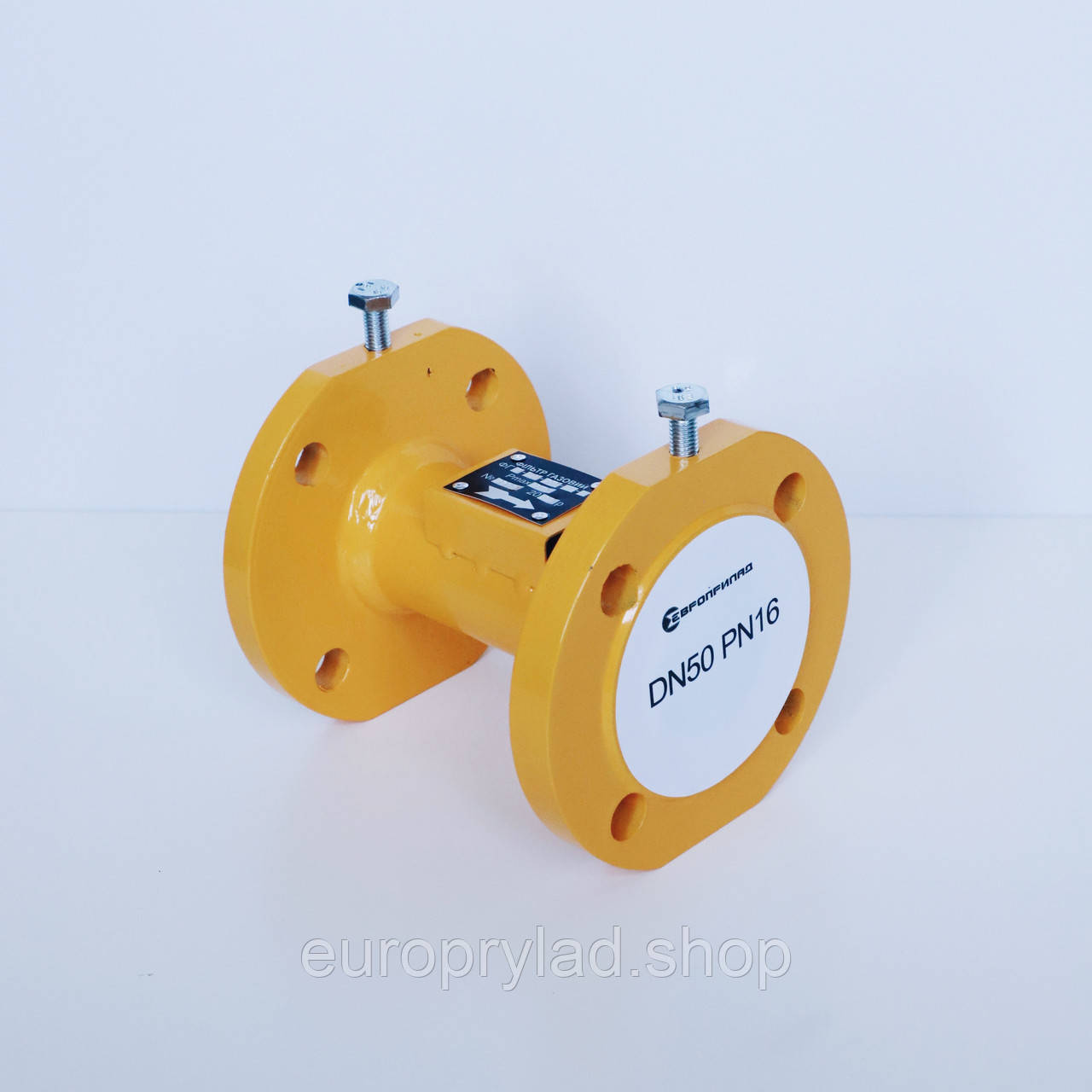

Фільтр газу фланцевий ФГ Ду50 на 1,6МПа (аналог ФГК від Промприлад)

Фільтр газу фланцевий ФГ1-50-1,6

Фільтри газу ФГ призначені для забезпечення належного очищення природного газу від механічних домішок. Підвищують надійність, довговічність роботи лічильників та іншого обладнання пунктів обліку газу. Основним завданням пристрою є підвищення надійності і терміну експлуатації запірних механізмів. Відсутність домішок у газах понижує зношування контактуючих з ним поверхонь. Також мала ступінь ерозії позитивно впливає на датчики, які встановлені у системі.

В залежності від ступеня фільтрації фільтри мають такі варіанти виконання:

• ФГ 1 – фільтр зі ступенем фільтрації 50 мкм;
• ФГ 2 – фільтр зі ступенем фільтрації 250 мкм.

Працездатність фільтрів під час роботи регламентується втратою тиску. Величина втрати тиску на фільтрі показує ступінь забруднення фільтруючого елементу. Максимальна втрата тиску на фільтрі при максимальному розході не перевищує:

• для фільтрів ФГ 1 з номінальним діаметром 50, 80, 100,125,150 – 1,5 кПа;
• для фільтрів ФГ 1 з номінальним діаметром 200 – 1,8 кПа;
• для фільтрів ФГ 1 з номінальним діаметром 250,300 – 2,2 кПа;
• для фільтрів ФГ 2 з номінальним діаметром 50,80,100,125,150,200 – 0,8 кПа;
• для фільтрів ФГ 2 з номінальним діаметром 250,300 – 1,2кПа.

Для контролю тисків передбачені різьбові отвори (М12х1,5-7Н) із заглушками, в які, на вимогу замовника, можуть бути встановлені муфти для вимірювання.

Параметри пристрою та застосування

Встановлення газових фланцевих фільтрів ФГ здійснюється на газопроводах. Основні місця для монтажу:

• перед пристроями виміру;
• перед запірними й регулюючими механізмами;
• перед газоспалюючими пристроями тощо.

Корпус виготовляється зі сталі. Фільтруючий елемент виготовляється на основі нержавіючих металів з пропускною здатністю 0,06-0,08 мм.

Фільтруючий елемент

Для стандартного обладнання, що постачаються з фільтрами з пропускною здатністю у 50 мкм забезпечують максимально ефективну фільтрація газів від домішок до 95 %. Дані елементи здатні працювати протягом 20 років, без урахування ймовірності механічних пошкоджень. У разі виникнення несправності фільтруючий елемент ремонту не підлягає.

Комплект поставки фільтра газу ФГ1-50-1,6:

• Фільтр;
• Паспорт;
• Муфта - 2шт (не входить в базову комплектацію, постачається за додаткову плату);
• Вентиль запірний - 2шт. (не входить в базову комплектацію, постачається за додаткову плату);
• Запасний фільтруючий елемент (не входить в базову комплектацію, постачається за додаткову плату);
• Комплект приєднувальних фланців та прямі ділянки (не входить в базову комплектацію, постачається за додаткову плату);

Напрямок руху газових сумішей має відповідати вказівнику, який нанесено на корпус фільтра.
