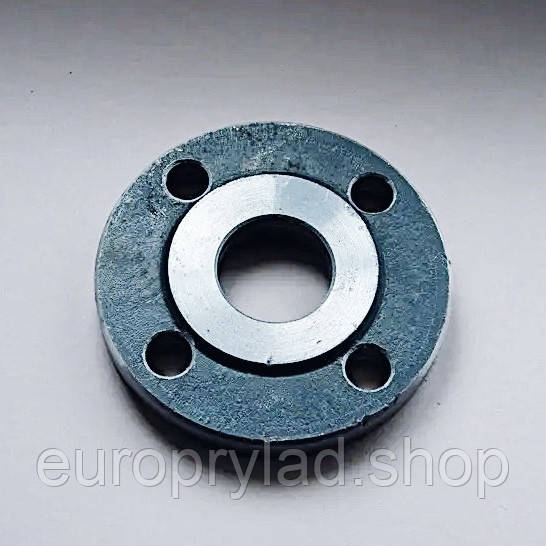

Фланець плоский Ду50 PN16 ГОСТ 12820:80

Фланці сталеві плоскі тиском: 1,6 МПа.

Загальні відомості

У трубопроводах фланцеві з'єднання застосовуються або в тих випадках, коли потрібно мати роз'ємний трубопровід, або у випадках приєднання трубопроводу до фланцевої арматури, фланцевих вимірювальних пристроїв та обладнання, що має фланець.

Фланець - деталь трубопроводу, призначена для монтажу окремих його частин, а також для приєднання обладнання до трубопроводу.

Фланцеве з'єднання складається з фланців, прокладки, болтів або шпильок з гайками та шайбами. Прокладка встановлюється між двома фланцями, стискається та розплющується затягом шпильок або болтів. Залежно від вимоги до герметичності (надійності роботи) фланцевого з'єднання і параметрів середовища, що транспортується, фланці мають різну конструкцію ущільнювальної поверхні (плоску, з виступом і западиною та ін.) Щільність фланцевого з'єднання залежить від ступеня прилягання прокладки до дзеркала фланця і конструкції ущільнювальної поверхні. /p>

У трубопроводах застосовуються фланці з ущільнювальними поверхнями: плоскою, зі сполучним виступом, з виступом або западиною, шипом або пазом, а також під зубчасті прокладки.

Залежно від умовного тиску та температури фланці різняться за типом, приєднувальним розміром та матеріалом. Приєднувальні розміри фланців по зовнішньому діаметру, димаєтра центрів болтових отворів, а також кількості цих отворів та їх діаметрам незалежно від того, чи випущений фланець окремою деталлю, відлитий спільно з корпусом обладнання або арматурою в залежності від умовного тиску, однакові і відповідають розмірам передбаченим ГОСТ 12820-80.

Додаткова інформація

При тиску не більше 4 МПа допускається встановлення плоских фланців. В інших випадках застосовуються фланці приварні встик і мають ущільнювальні поверхні з виступом або западиною.
