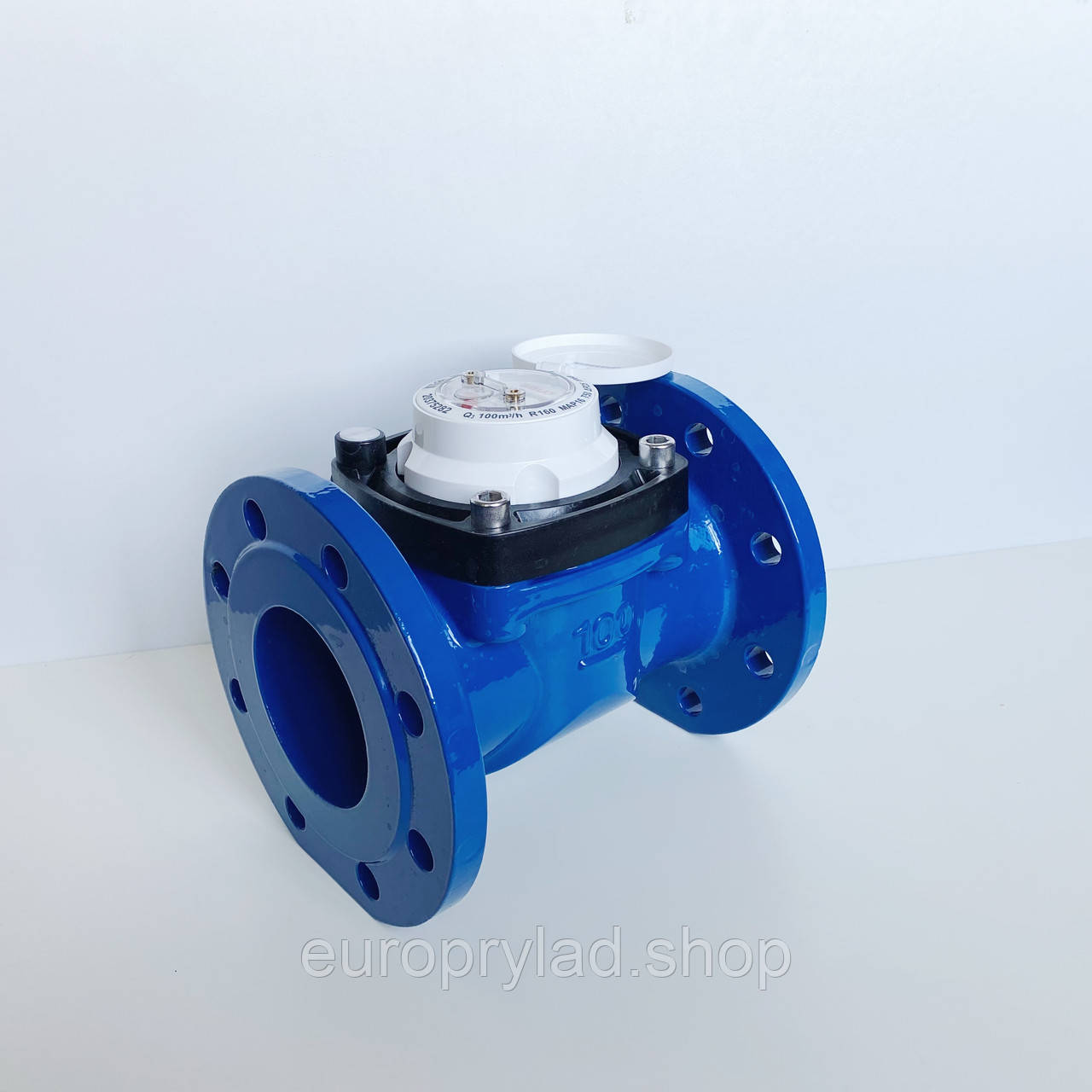

Лічильник холодної води турбінний фланцевий Baylan W-1 R80 Ду80

Опис

Лічильник води турбінний, фланцевий сухохідний Baylan W призначений для вимірювання об'єму чистої холодної води, що протікає напірним трубопроводом. Лічильники використовуються для обліку, зокрема комерційного, на промислових об'єктах і об'єктах комунального господарства.
Виконання лічильників модифікації W мають умовні позначки W-б, W-0, W-1, W-2, W-3, W-4, W-5.
Лічильники мають підготовку до імпульсного виходу, оптичного перетворювача та під'єднання різних модулів типу: Mod-Bus, М-Вид, RF (ready for AMR), що забезпечує можливість інтегровання в автоматизовані системи обліку.
Лічильник складається з вимірювального перетворювача, що містить турбінний вимірювальний механізм Вольтмана, редуктора та механічного вказівного пристрою. Порожнина вимірювального перетворювача та порожнину, у якій розташований редуктор і показниковий пристрій, герметично розділені за допомогою плити. Оберти з турбіни на редуктор передаються за допомогою магнітної муфти. Роздільна плита з'єднується з верхньою частиною корпусу чотирма гвинтами (для лічильників номінального діаметра)
від DN50 до DN125 або вісімма гвинтами (для лічильників номінального діаметра більше DN125).
Показівний пристрій лічильників номінальних діаметрів від DN50 до DNI125 складається із шести роликів чорного кольору для відліку значень об'єму в метрах кубічних, двох стрілкових покажчиків червоного кольору для відліку значень обсягу в частках метра кубічного. Показівний пристрій лічильників номінальних діаметрів більший DN125 складається з шести роликів і одного кругового стрілкового покажчика чорного кольору для відліку значень об'єму в кубічних метрах, одного кругового стрільцевого покажчика червоного кольору для відліку значень об'єму в частках кубічного метра. Індикація результатів вимірювання
відбувається в кубічних метрах (м3).
Ємність показникного пристрою, м3:
— 999999 (для лічильників номінальних діаметрів від DN50 до DN125);
— 9999999 (для лічильників номінальних діаметрів більше DN125).
Найменша ціна поділки відрахунку пристрою, м3:
— 0,0001 (для лічильників номінальних діаметрів від DN50 до DN125);
— 0,001 (для лічильників номінальних діаметрів більше DN125).

Нормовані робочі умови
- вимірювана величина — об'єм води, що пройшла трубопроводом.
- температурний клас — Т50;
- клас чутливості до профілю потоку — 00, 00; 02
- клас втрати тиску — дельта Р 25;
- максимальний робочий надлишковий тиск води 1,6 МПа;
- діапазон робочого тиску — від 0,03 МПа до 1,6 МПа;
- робоче положення — горизонтальне, вертикальне;
- температура довкілля — від мінус 10 °C до 55 °C;
- механічний клас — М1

Клас точності — 2.
Максимально допустима похибка лічильника: Витрата м/год
- в інтервалі діапазону об'ємної витрати від О1 (включно) до О2 — +/- 5%;
- в інтервалі діапазону об'ємної витрати від Q2 (включно) до (Q4 (вмикно) — +/- 2% (за температури води від 0,1 до 30 °C) і +/- 3% (за температури води вище ніж 30 °C).

Комплектація

До комплектації лічильника входить:
лічильник води — 1 шт.;
паковання — 1 шт.;
паспорт — 1 шт.;
сертифікат — 1 шт (на вимогу);

Зберігання, монтаж, експлуатація

Транспортування та зберігання лічильників має відбуватися в пакованні виробника, транспорті та приміщеннях, захищених від потрапляння опадів. Під час зберігання температура довкілля має бути в межах від 0 до 1-45 °C.
Лічильник встановлюється в легкодоступному місці, що забезпечить безперешкодне зняття показань, сервісні роботи, монтаж або демонтаж. Під час встановлення переконайтеся, що стрілка нанесена на корпус лічильника збігається з напрямком потоку води, що лічильник відповідає характеристикам трубопроводу.
Перед встановленням лічильника на трубопроводі видаліть усі сторонні матеріали всередині труби (розчин, пісок тощо), переконайтеся, що труба чиста.
Необхідно захищати лічильник від ударів під час транспортування, монтажу й експлуатації.
Монтаж і введення в експлуатацію лічильників води, призначених для комерційного обліку, має проводитися організаціями, що мають відповідну роздільну здатність, ліцензію тощо.
Пуск води має відбуватися поступово, щоб уникнути гідроудару.
Рекомендується встановити запірні вентили відповідного діаметра до та після лічильника.
Трубопровід має бути надійно зафіксований, щоб унеможливити переміщення або вібрації встановленого лічильника води.
Не допускається монтаж і експлуатація лічильника, якщо можливо замерзання води всередині лічильника або трубопроводу.
Перед лічильником необхідно встановити фільтр грубого очищення для запобігання потраплянню механічних домішок всередину механізму лічильника. Експлуатація лічильника без фільтра призведе до зупинки гарантійних зобов'язань із боку виробника. У разі застосування лічильника на свердловинах необхідно забезпечити якісніше очищення води, що проходить крізь лічильник для запобігання потраплянню дрібного абразивного піску, який призводить до швидкого зносу опор обертання рухомих елементів лічильника.
Забороняється проведення зварювальних робіт поруч зі встановленим лічильником.

Поверка

Згідно з Казкою No1747 від 13.10.2016 Міністерства економічного розвитку 1 торгівлі України, міжвірковий інтервал.
становить 4 роки. Після закінчення цього терміну зверніться до уповноваженої організації з проведення цих робіт. Якщо поверка лічильника не була зроблена вчасно, заявлені метриологічні показники та характеристики не гарантуються.
Первинну поверку лічильники проходять під час виробництва на заводі.
Після ремонту лічильника води підлягають позачерговій поверці. Якщо пошкоджений поверчний знак (пломба) не гарантується технічними характеристиками, властивості лічильника води.

Гарантійні зобов'язання

Гарантійний термін — 24 місяці від дня продажу за умови дотримання споживачем правил експлуатації, транспортування і зберігання, але не більш ніж 36 місяців із дати виготовлення.
Гарантійні зобов'язання поширюються на дефекти, що виникли з вин виробника.
Гарантійні зобов'язання щодо браку, а також понесені у зв'язку з цим втрати, обмежуються ремонтом або заміною дефектних виробів.
У разі відмови лічильника впродовж гарантійного терміну з вини виробника споживач має право на безплатний ремонт виробником або постачальником.
Гарантія втрачає силу в таких випадках:
- використання виробу не за призначенням;
- механічні пошкодження корпусу та лічильника;
- пошкодження пломби;
- вихід із ладу вимірювальних механізмів унаслідок тривалої роботи лічильника з витратою води більший за номінальну, або внаслідок гідравлічних ударів;
- Порушувалися вимоги Розділу 5 справжнього Паспорта;
- температура деформації крильчатки (вимірювальної частини), зокрема зварювальних робіт на трубопроводі, поблизу лічильника;
- заклинений механізм унаслідок потрапляння механічних частинок;
- Не заповнені всі поля гарантійного талону та немає паспорта.
