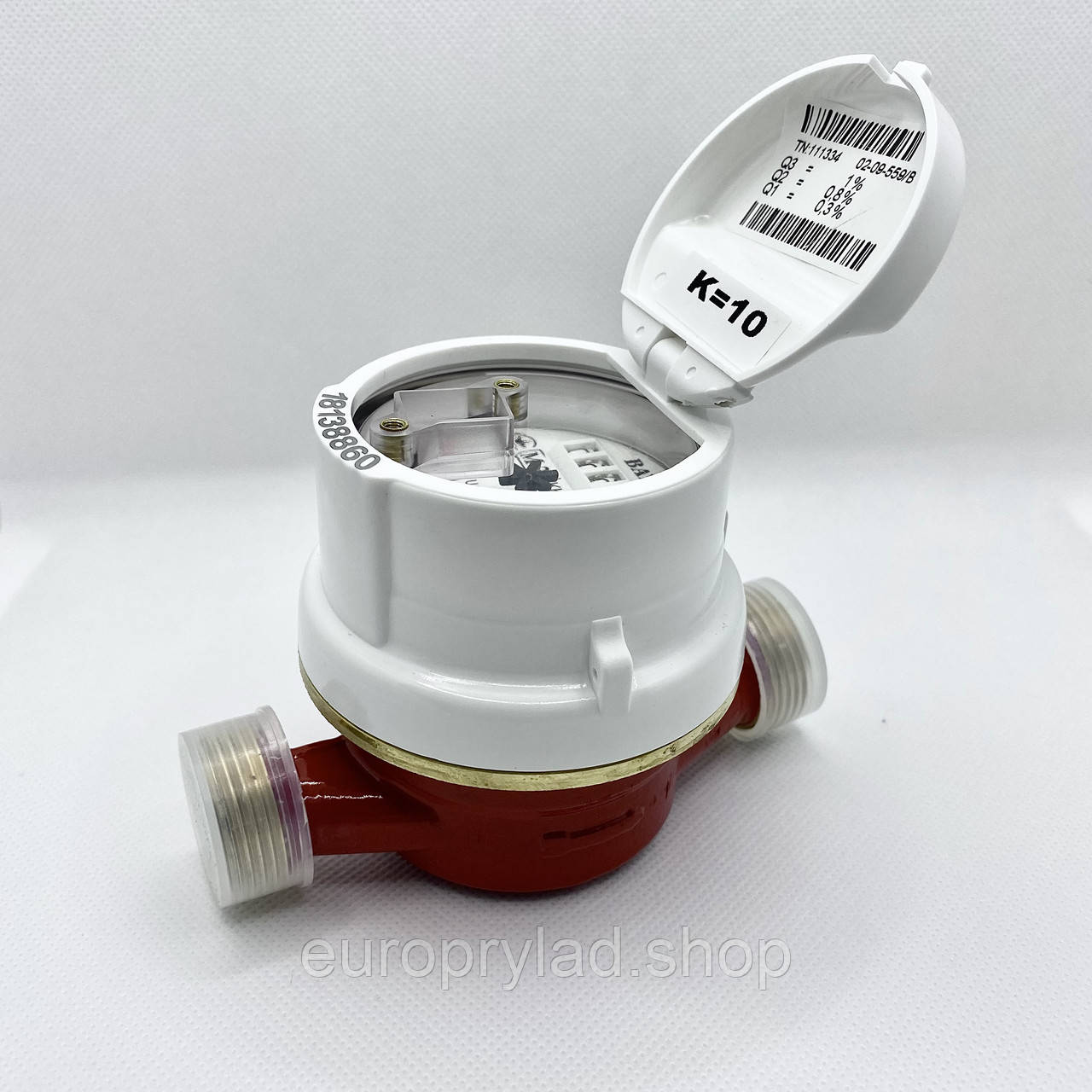

Лічильник гарячої води Baylan KK-12S R100 Ду15 1/2"
726 ₴
- Готово до відправки
- +380 (68) 807-20-700956347590 Відділ продажу
1. Опис
Лічильник води одноструменевий крильчастий, сухого типу модифікації КК призначений для вимірювання об’єму холодної та гарячої води, що протікає по напірному трубопроводу.
Лічильники застосовуються для обліку, в тому числі комерційного, на промислових об’єктах та об’єктах комунального господарства.
Виконання лічильників модифікації KK мають умовні позначення KK-12, KK-12S, KK-14, KK-14S, KK-15, KK16, KK-17.
Лічильник складається з вимірювального перетворювача, що містить крильчасту турбіну, редуктора та механічного показувального пристрою, порожнина вимірювального перетворювача та порожнина, в якій розміщено редуктор та показувальний пристрій, герметично розділені. Оберти з крильчастої турбіни передаються на редуктор за допомогою магнітної муфти.
Лічильники мають підготовку до імпульсного виходу, оптичного перетворювача та підключення різних модулів, типу: Mod-Bus, M-Bus, RF (ready for AMR) що забезпечує можливість інтегрування в автоматизовані системи обліку, без демонтажу лічильника з трубопроводу для встановлення модулів дистанційного зняття показників. Даний лічильник має захист від магнітного поля передбаченого стандартом EN14154
Лічильники з позначкою на лічильному механізмі R=160 або більше мають клас точності «С» згідно ДСТУ.
Лічильники холодної води розраховані на температуру води до 50 градусів цельсія, лічильники гарячою води до 90 градусів цельсія (короткочасно до 105 С).
Термін експлуатації лічильника 12 років.
Міжповірочний інтервал складає 4 роки.
2. Технічні характеристики
Назва характеристики | |||
Виконання | KK-12S | ||
R | R100 | ||
Q1 | 0,025 | ||
Q2 | 0,040 | ||
Q3 | 2,5 | ||
Q4 | 3,125 | ||
Номінальний діаметр DN, мм | 15 | ||
Температурний клас | Т90 | ||
Робоче положення | H,V |
Нормовані робочі умови
– Вимірювана величина - об’єм води, що пройшов по трубопроводу.
– Клас чутливості до профілю потоку – U0, D0;
– Максимальний робочий надлишковий тиск води 1,6 МПа;
– Діапазон робочого тиску – від 0,03 МПа до 1,6 МПа;
– Температура навколишнього середовища - від плюс 5 °С до 55 °С;
– Механічний клас – M1.
Клас точності – 2.
3. Габаритні та приєднувальні розміри
Приєднання: G3/4B або G1B
Довжина: 110мм
Ширина: 77,2мм
Висота: 77,5мм
4. Комплектація
В комплектацію лічильника входить:
лічильник води - 1 шт.;
картонна упаковка - 1 шт.;
паспорт - 1 шт.;
сертифікат - 1 шт.
приєднувальний комплект «штуцера» (при замовленні).
5. Зберігання, монтаж та експлуатація
5.1. Транспортування та зберігання лічильників має відбуватись в упаковці виробника, транспортом та приміщеннях захищених від попадання опадів. При зберіганні, температура навколишнього середовища має бути в межах від 0 до +45 С.
5.2. Лічильник встановлюється в легкодоступному місці, що забезпечить безперешкодне зняття показань, сервісні роботи, монтаж чи демонтаж. При встановленні переконайтесь, що стрілка яку нанесено на корпусі лічильника співпадає з напрямком потоку води, що лічильник відповідає характеристикам трубопроводу.
5.3. Перед встановленням лічильника на трубопроводі, видаліть всі сторонні матеріали всередині труб (розчин, пісок пакля сантехнічна і т.д.), переконайтеся, що труба чиста.
5.4. Необхідно захищати лічильник від ударів під час транспортування, монтажу та експлуатації.
5.5. Монтаж та введення в експлуатацію лічильників води, що призначені для комерційного обліку, повинен проводитись організаціями, які мають відповідний дозвіл, ліцензію тощо.
5.6. Не встановлюйте лічильник з нахилом. Лічильник має бути точно в горизонтальному чи вертикальному положенні.
5.7. Пуск води повинен відбуватись поступово, за для уникнення гідро удару.
5.8. Рекомендується до та після лічильника встановити запірні вентилі відповідного діаметра.
5.9. Трубопровід повинен бути надійно зафіксований аби виключити можливість переміщення або вібрації встановленого лічильника води.
5.10. Не допускається монтаж та експлуатація лічильника, якщо можливе замерзання води в середині лічильника або трубопроводу.
5.11. Перед лічильником необхідно встановити фільтр грубої очистки для запобігання потрапляння механічних домішок в середину механізму лічильника. Експлуатація лічильника без фільтра призведе до зупинки гарантійних зобов'язань з боку виробника. У випадку застосування лічильника на свердловинах необхідно забезпечити більш якісне очищення води, що проходить крізь лічильник, для запобігання потрапляння дрібного абразивного піску, який призводить до швидкого зносу опор обертання рухомих елементів лічильника.
5.12. Забороняється проведення зварювальних робіт поряд із встановленим лічильником.
6. Повірка
Відповідно до Наказу №1747 від 13.10.2016 Міністерства економічного розвитку і торгівлі України, міжповірочний інтервал складає 4 роки. По закінченню цього терміну, зверніться до уповноваженої організації по проведенню даних робіт. Якщо повірка лічильника не була вчасно виконана, заявлені метрологічні показники та характеристики не гарантуються.
Первинну повірку лічильники проходять під час виробництва на заводі.
Після ремонту лічильники води підлягають позачерговій повірці. Якщо пошкоджений повірочний знак (пломба, пломбувальне пластикове кільце, все залежить від моделі лічильника) не гарантуються технічні характеристики, властивості лічильника води.
7. Гарантійні зобов'язання
Гарантійний термін – 24 місяці з дня продажу при умові дотримання споживачем правил експлуатації, транспортування та зберігання, але не більше 36 місяців з дати виготовлення.
Гарантійні зобов’язання поширюються на дефекти, які виникли по вині виробника.
Гарантійні зобов’язання щодо браку, а також понесених в зв’язку з цим збитків, обмежуються ремонтом або заміною дефектних виробів.
У випадку відмови лічильника на протязі гарантійного терміну по вині виробника, споживач має право на безкоштовний ремонт виробником чи постачальником.
Гарантія втрачає силу в наступних випадках:
- Використання виробу не за призначенням;
- Механічні ушкодження корпусу та лічильного механізму;
- Пошкодження пломби;
- Вихід з ладу вимірювальних механізмів внаслідок тривалої роботи лічильника з витратою води більше номінальної, або внаслідок гідравлічних ударів;
- Порушувалися вимоги Розділу 5;
- Температурна деформація крильчатки (вимірювальної частини), у тому числі зварювальних робіт на трубопроводі, поблизу лічильника;
- Заклинений механізм в наслідок попадання механічних часток;
- Не заповнені всі поля гарантійного талону, та відсутній паспорт.
Основні | |
---|---|
Вага | 0.5 кг |
Виробник | BAYLAN |
Гарантійний термін | 24 міс |
Країна виробник | Туреччина |
Тип приєднання | Різьбове |
Умовний прохід | 15 мм |
Спосіб монтажу | Горизонтальний/вертикальний |
Використання | Для гарячої води, Для холодної води |
Область застосування лічильника | Побутової |
Вид водолічильника | Крильчатий |
Кількість обслуговуваних трубопроводів | Одноканальний |
Максимальна витрата, Qmax | 3.125 куб.м/год |
Номінальна витрата, Qn | 2.5 куб.м/год |
Перехідна витрата, Qi | 0.04 куб.м/год |
Мінімальна витрата, Qmin | 0.025 куб.м/год |
Метрологічний клас | В |
Похибка | ±2% |
Тип лічильника | Механічний |
Поріг чутливості, не більше | 0.025 куб.м/год |
Стан | Новий |
Додаткові характеристики | |
Робочий тиск | 16 бар |
Матеріал корпусу | Латунь |
Максимальний робочий тиск | 16 бар |
Втрата тиску | 0.63 бар |
Колір | Червоний |
Мінімальна температура навколишнього середовища | 5 град. |
Максимальна температура навколишнього середовища | 55 град. |
Покриття | Емаль |
Максимальна температура вимірюваного середовища | 50 град. |
Міжповірочний інтервал | 4 років |
Габаритні розміри | |
Висота | 77 мм |
Ширина | 77 мм |
Довжина | 110 мм |
Монтажна довжина | 110 мм |
- Ціна: 726 ₴
- Спосіб упаковки: Картонна коробка
